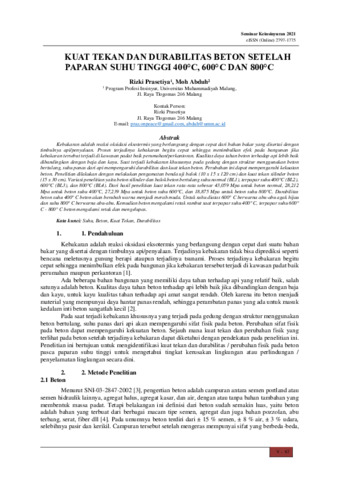

Kuat Tekan Dan Durabilitas Beton Setelah Paparan Suhu Tinggi 400°C, 600°C DAN 800°C

Kebakaran adalah reaksi oksidasi eksotermis yang berlangsung dengan cepat dari bahan bakar yang disertai dengan
timbulnya api/penyalaan. Proses terjadinya kebakaran begitu cepat sehingga menimbulkan efek pada bangunan jika
kebakaran tersebut terjadi di kawasan padat baik perumahan/perkantoran. Kualitas daya tahan beton terhadap api lebih baik
dibandingkan dengan baja dan kayu. Saat terjadi kebakaran khususnya pada gedung dengan struktur menggunakan beton
bertulang, suhu panas dari api mempengaruhi durabilitas dan kuat tekan beton. Perubahan ini dapat mempengaruhi kekuatan
beton. Penelitian dilakukan dengan melakukan pengamatan benda uji balok (10 x 15 x 120 cm) dan kuat tekan silinder beton
(15 x 30 cm). Variasi penelitian yaitu beton silinder dan balok beton bertulang suhu normal (BL1), terpapar suhu 400°C (BL2),
600°C (BL3), dan 800°C (BL4). Dari hasil penelitian kuat tekan rata-rata sebesar 43,059 Mpa untuk beton normal, 28,212
Mpa untuk beton suhu 400°C, 27,239 Mpa untuk beton suhu 600°C, dan 18,875 Mpa untuk beton suhu 800°C. Durabilitas
beton suhu 400° C beton akan berubah warna menjadi merah muda. Untuk suhu diatas 600° C berwarna abu-abu agak hijau
dan suhu 800° C berwarna abu-abu. Kemudian beton mengalami retak rambut saat terpapar suhu 400° C, terpapar suhu 600°
C - 800° C beton mengalami retak dan mengelupas.
